村田磁珠選型計算公式與方法探討
村田（muRata）磁珠作為一種重要的EMI（電磁干擾）靜噪元件，在電子設備的噪聲抑制和信號完整性方面發揮著關鍵作用。合理選擇村田磁珠對于提高系統的穩定性和性能至關重要。本文將深入探討村田磁珠的選型計算公式與方法，為工程師提供實用的指導。
村田磁珠簡介
村田磁珠，學名為片狀鐵氧體磁珠，是一種利用鐵氧體材料制成的抗干擾元件。其主要原料為鐵氧體，主要成分是鐵鎂合金或鐵鎳合金，外表呈灰黑色。村田磁珠在電路中等效于電阻和電感串聯，其阻值和電感值隨頻率變化而變化。在高頻時，村田磁珠表現出阻性，從而有效過濾高頻噪聲。
磁珠結構
片狀鐵氧體磁珠的典型結構是在原始鐵氧體片層之間形成線圈圖案，并通過集成和燒制過程產生三維線圈結構。這種結構使得村田磁珠在高頻時能夠大量消耗高頻信號，從而發揮阻高頻通低頻的作用。
磁珠命名規則

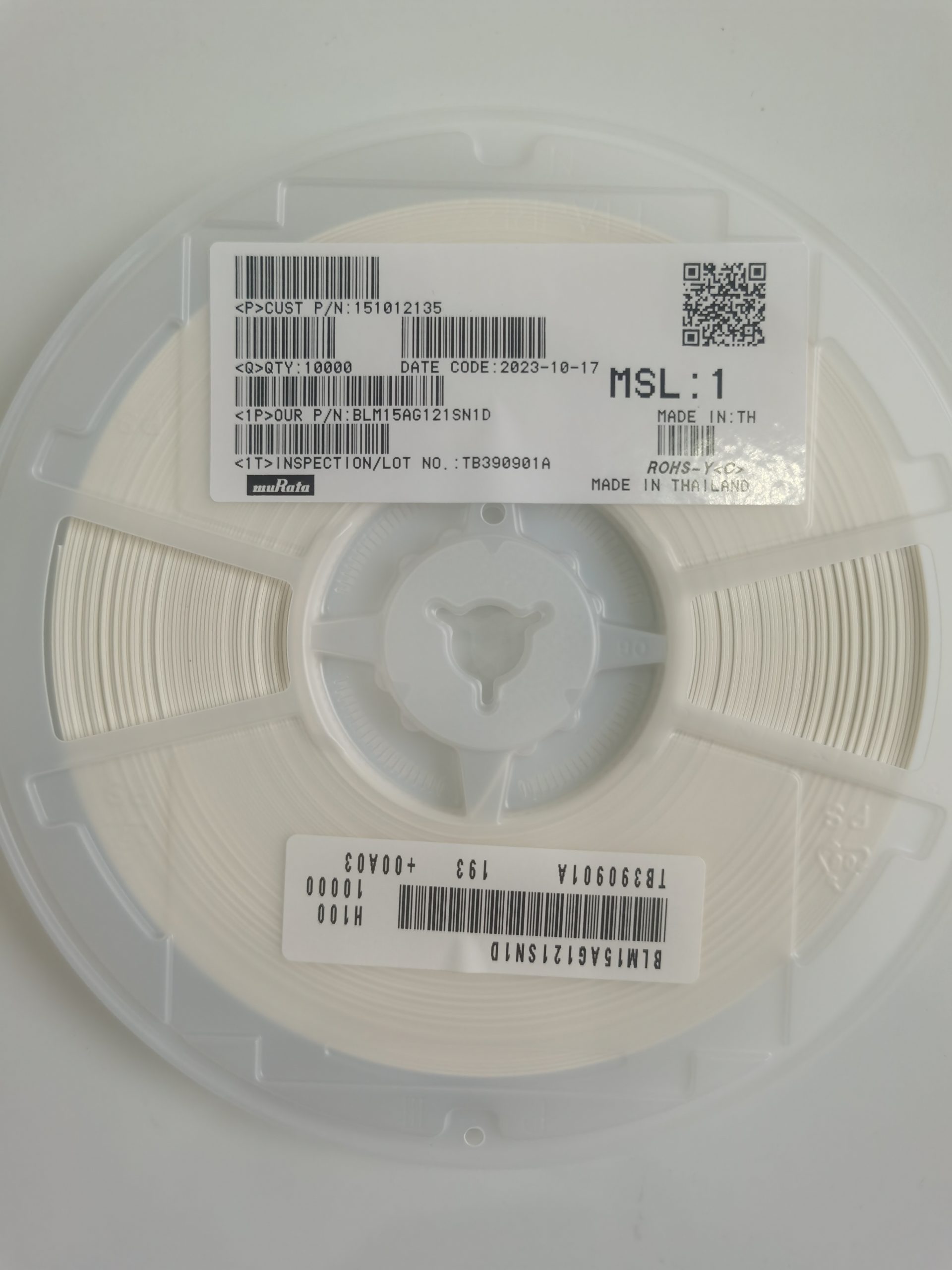

村田磁珠的型號命名規則通常包括多個部分，以型號BLM18AG331SN1D為例：
- BL：表示片狀鐵氧體磁珠。
- M：表示多層型（另一種A型表示排列型）。
- 18：代表尺寸（村田磁珠有多種尺寸，如03、15、18等，分別對應不同的長寬尺寸）。
- AG：特性和應用（如AF、AG、AJ等表示一般電路用；BA、BB等表示高速信號線用等）。
- 331：代表磁珠的電阻值（330歐姆）。
- S：代表特性（如S表示鍍鋅）。
- N：表示標準型。
- 1：電路數目（1表示1個電路）。
- D：代表包裝。
磁珠特性參數
村田磁珠的主要特性參數包括：
- 直流電阻（DC Resistance, mohm）：直流電流通過磁珠時呈現的電阻值。
- 額定電流（Rated Current, mA）：磁珠正常工作時的最大允許電流。
- 阻抗（Impedance, Z）@100MHz（ohm）：在100MHz時的交流阻抗。
- 阻抗-頻率特性：描述阻抗值隨頻率變化的曲線。
- 電阻-頻率特性：描述電阻值隨頻率變化的曲線。
- 感抗-頻率特性：描述感抗隨頻率變化的曲線。
磁珠選型計算公式與方法
1. 確定噪聲頻率范圍
首先，需要明確電路中需要抑制的噪聲頻率范圍。這通常可以通過頻譜分析儀等工具進行測量，或者根據電路設計和經驗進行估計。
2. 選擇阻抗值
根據噪聲頻率范圍，從村田磁珠的數據手冊中選擇在該頻率下具有較高阻抗值的磁珠。通常，數據手冊會提供阻抗-頻率特性曲線圖，以便工程師進行評估。
例如，如果噪聲頻率主要集中在100MHz附近，可以選擇在100MHz時阻抗為600歐姆的磁珠（如600R@100MHz）。
3. 計算直流電阻（DCR）
直流電阻（DCR）會影響電路的工作效率和功耗水平。在電源電路中，需要確保磁珠的DCR不會導致過大的壓降，從而影響電路的正常工作。
計算公式為：
\[ \text{DCR} \leq \frac{\Delta V}{I} \]
其中，\(\Delta V\)是允許的壓降，\(I\)是電路中的電流。
例如，對于3.3V/1A的電源，如果要求電壓不低于3.1V，則允許的壓降為0.2V，因此DCR應小于0.2Ω（0.2V/1A）。
4. 驗證額定電流
確保所選磁珠的額定電流大于電路中的最大工作電流，以防止磁珠過熱或損壞。
5. 考慮封裝和安裝方式
根據PCB布局和安裝工藝要求，選擇合適的封裝類型和安裝方式（如表面貼裝SMD或通孔THD）。
磁珠應用案例
村田磁珠廣泛應用于各種電子設備中，如智能手機、數碼相機、電源供應器等。通過合理選擇磁珠型號和參數，可以有效抑制電路中的高頻噪聲和電磁干擾，提高系統的穩定性和性能。
結論
村田磁珠的選型是一個涉及多方面因素的復雜過程。通過明確噪聲頻率范圍、選擇合適的阻抗值、計算直流電阻、驗證額定電流以及考慮封裝和安裝方式等步驟，可以確保所選磁珠滿足電路設計要求并發揮最佳性能。希望本文能為工程師在村田磁珠選型過程中提供實用的指導和幫助。
